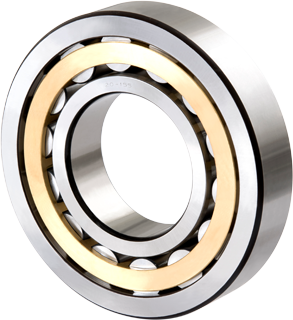

圓柱滾子軸承

圓柱滾子與滾道為線接觸軸承。負荷能力大，主要承受徑向負荷。滾動體與套圈擋邊摩擦小，適于高速旋轉。該軸承是內圈、外圈可分離的結構，便于安裝和拆卸。
內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。在內圈和外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。圓柱滾子軸承根據裝用滾動體的列數不同，可以分為單列、雙列和多列圓柱滾子軸承等不同結構。根據套圈有無擋邊，可以分有NU、NJ、NUP、N、NF等單列圓柱滾子軸承，及NNU、NN等雙列圓柱滾子軸承。TWB還提供單列或雙列的滿裝圓柱滾子軸承，包括有外圈或無外圈配置。

咨詢TWB應用工程師>>>軸承參數查詢

工程機械

工程機械主要應用于交通運輸建設和工業民用建筑等，設備種類包括挖掘、起重、壓實、樁工、路面施工、混凝土機械等。針對不同設備的應用特點，帝達貝開發了各系列的專用產品，載荷能力更強且組裝調整時間更少，保證了客戶設備在惡劣的環境下能夠安全、可靠地連續工作。

起重運輸機械

起重運輸機械常處于間歇性運動，反復處于啟動、制動、正反向運轉的工作狀態；運行速度雖然不高，但經常承受重載；大部分長期在粉塵或海水腐蝕等惡劣環境下連續工作。帝達貝全系列產品在國內外客戶端有幾十年的成功配套經驗，應用于齒輪箱、行走機構、提升機構、變幅機構、回轉機構等場合。

冶金行業

冶金生產設備通常在高溫、高壓、重負荷、多粉塵的惡劣條件下連續作業，對設備性能有極高要求。帝達貝高品質軸承有助于客戶設備的穩定運行。帝達貝產品主要應用于連鑄機、熱軋前后及加熱爐的輸送輥道等。我們的連鑄機系列產品應用于結晶器振動裝置、扇形段及冷卻段輸送輥道。

齒輪箱行業

齒輪箱的主要功能是變速，改變扭矩，一般不間斷連續運行。要求軸承具有高可靠性、長壽命、低噪音。針對齒輪箱行業的應用特點，帝達貝選用更加純凈的軸承鋼，通過提高軸承加工精度等措施開發出多個系列齒輪箱軸承，以更優性價比為客戶降低成本、提高效率。

采礦與煤礦機械行業

采礦設備通常在粉塵、泥水等惡劣環境下運行，需承受低速重載、沖擊、振動等極端應用工況，其嚴酷的作業環境對設備的可靠運行是極大的挑戰。帝達貝更具耐用性、可靠性的礦機專用系列產品在業內已有二十多年的成功配套經驗，有效保證了客戶設備的持續穩定運行，減少非計劃停機，為客戶提升了效益。?

單列圓柱滾子軸承結構設計

NU型

N型軸承的外圈無擋邊，內圈的兩側有擋邊?？梢栽试S軸相對軸承座之間在軸向兩個方向上的位移。NU型的軸承外圈兩側有擋邊，內圈無擋邊。也可以允許軸相對軸承座之間在軸向兩個方向上的位移，因而此類軸承適用于作為游動端軸承使用。

NF型

NJ型軸承的外圈兩側有擋邊，內圈單側有擋邊。可以承受一定量的單向軸向負荷。NF型的外圈單側有擋邊，內圈兩側有擋邊。也可承受一定量的單向軸向負荷，因而此類軸承適用于作為單方向的軸向定位軸承用。

NUP

NFP型

NUP型的軸承是外圈兩側有擋邊，內圈一側帶（固定）單擋邊，而另一側為可分離的平擋圈?？梢猿惺芤欢康碾p向軸向負荷。 NFP型的軸承外圈一側帶（固定）單擋邊，而另一側為可分離的平擋圈，內圈兩側有擋邊。也可以承受一定量的雙向軸向負荷。此類軸承可以限制軸相對于軸承座在軸向兩個方向的位移，因而適合于作為固定端軸承使用。

NH NJ+HJ型

NH型軸承是NJ型軸承與HJ型斜擋圈組合后的結構。由于NUP型軸承的內圈較短，加上平擋圈不是固定的，使用不方便，而NH型軸承可以利用NJ型軸承整個內圈的寬度，與軸保持更緊密的配合。而且NH型軸承安裝和拆卸更方便。NH型軸承可以限制軸相對于軸承座在軸向兩個方向的位移，因而適合于作為固定端軸承使用。

雙列圓柱滾子軸承結構設計

NN型

NNU型

NN型軸承的外圈無擋邊，內圈兩側有擋邊中間有中擋邊?？梢栽试S軸相對軸承座之間在軸向產生兩個方向的位移。 NNU型軸承的外圈兩側有擋邊中間有中擋邊，內圈無擋邊。可以允許軸相對軸承座之間在軸向產生兩個方向的位移，因而適于作游動端軸承。

NNF型

NNF型軸承是雙列滿裝圓柱滾子軸承，軸承由一個帶中擋邊外圈，兩個有雙擋邊內圈的結構型式。滾子由內圈的擋邊引導，兩個內圈用緊固圈固定在一起。該結構除了可以承受很大的徑向載荷和軸向載荷之外，還可以承受傾覆力矩，因此，常用作固定端軸承使用。 NNF型軸承兩側采用接觸式密封。在使用工況較好的情況下，帶有密封的NNF軸承無需進行保養，若軸承長期處于水汽或污染環境，且為中、高速運轉時，可通過外圈上的潤滑油槽和潤滑油孔對軸承進行補充潤滑。

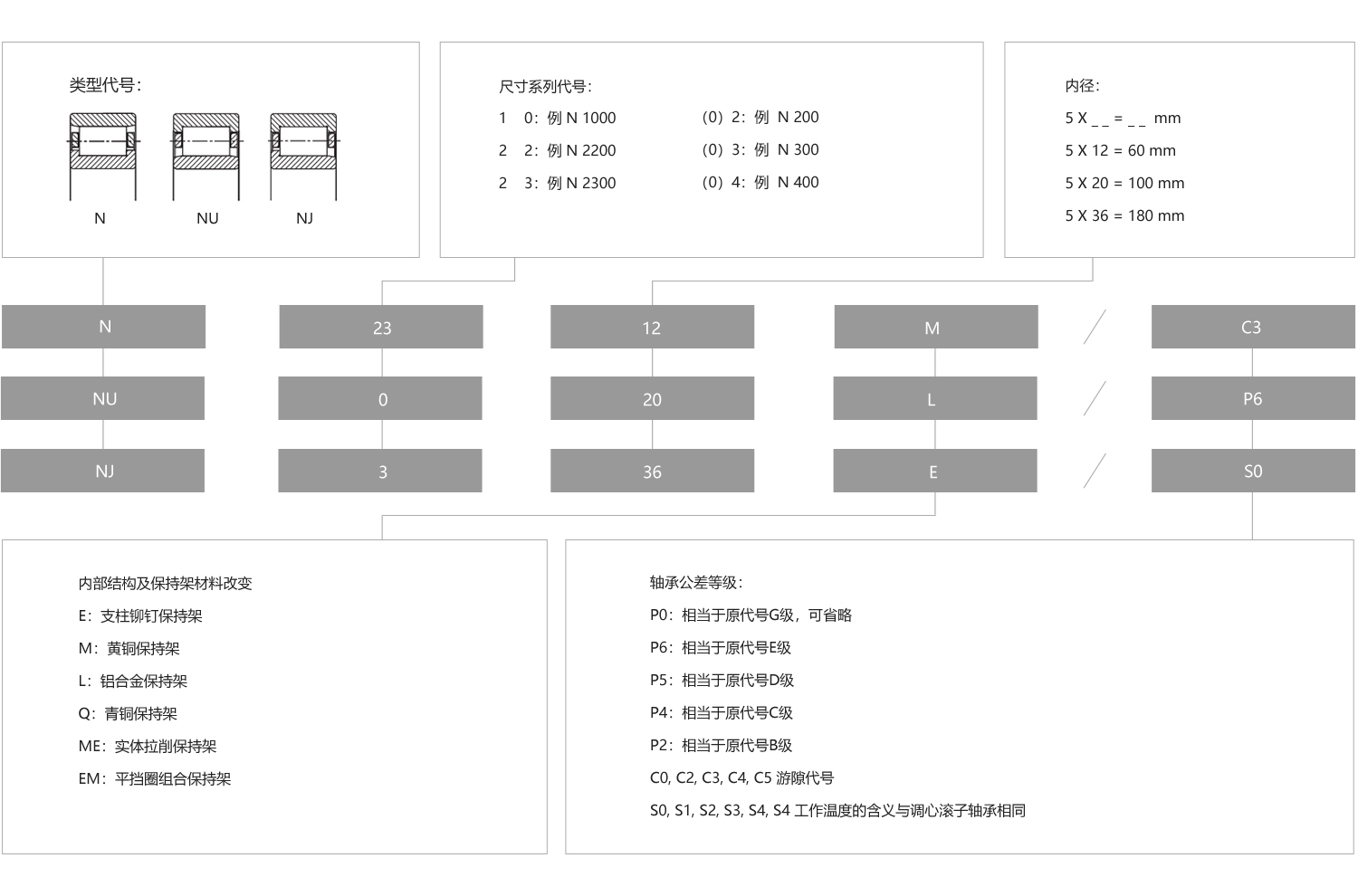

類型代號

軸承參數查詢

軸承代號
